Crea un cargador de emergencia usando la línea de teléfono

Si tienes una línea de teléfono en tu casa, puedes usarla como un cargador de emergencia, en caso de que la electricidad se corte. Por lo general, las líneas de teléfonos conducen una pequeña carga de electricidad, lo suficiente como para cargar un teléfono móvil, u otro aparato pequeño en casos de emergencias.

Las empresas telefónicas mantienen sus propios sistemas de electricidad con generadores de emergencia, esa el la razón que en la mayoría de los casos, la línea de teléfono continua funcionando aun cuando se va la electricidad.

Que vamos a necesitar:

Un cable de teléfono regular

Un cable de USB con el conector correspondiente al aparato que vas a cargar

Un regulador de voltaje modelo  de 5 voltios (Modelo 7805)

Paso 1

Lo primero que debemos hacer es pelar la punta de los cables de USB y del teléfono y separar los cables de colores internos.



Paso 2.

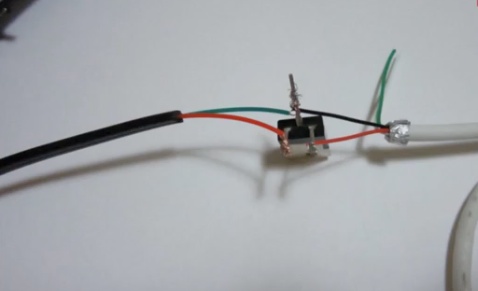

Ahora unimos los cables al regulador de voltaje de la siguiente manera:

  • Cable rojo interno del cable de teléfono a la pata izquierda del regulador
  • Cable verde interno del cable del teléfono a la pata central del regulador
  • Cable negro interno del cable USB a la pata central del regulador
  • Cable rojo interno del cable USB a la pata derecha del regulador



Eso es todo. Tienes la opción de soldar los cables, o simplemente unirlos, y luego cubrirlos con un pedazo de cinta aislante.
